據(jù)正航儀器設(shè)備有限公司掌握的相關(guān)資料報道，在室溫至500℃的溫度范圍內(nèi),國產(chǎn)95瓷的熱膨脹系數(shù)為6.7一8.7,由此看來坡璃釉涂層的熱膨脹系數(shù)與95瓷是相匹配的。玻璃釉的熱膨脹系數(shù)略小于95瓷,測定了玻璃釉的抗壓強度,抗折強度,瓷管與鉑絲的粘結(jié)拉伸強度以及與95瓷片的剪切強度。
抗壓強度采用直徑中10毫米、高10毫米的玻璃圓柱體試樣,在抗壓試驗機上測定抗壓強度。抗折強度的試樣為50 *10 *3.8(毫米)的長方體,在抗折機上測定其斷裂負荷。
粘結(jié)拉伸強度試樣的制備是用直徑為小2毫米、長7毫米的單L95瓷管,將直徑中0.3毫米的鉑銘絲用玻璃釉粘在瓷管兩端的孔內(nèi),鉑銘絲伸進孔內(nèi)約2.5毫米。粘后于900℃燒結(jié),燒后在拉伸試驗機上進行拉伸試驗,取其斷裂處在鉑銘絲與瓷管接頭處的試樣,計算其拉伸強度。剪切強度的測定采用2823*10毫米的氣瓷片,在瓷片表面含的面積上涂玻璃釉,隨后將兩片搭接起來進行燒結(jié),粘結(jié)層厚度約0.1一0.2毫米。

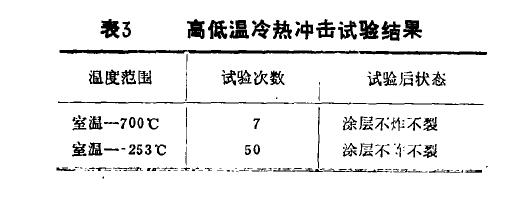

在測定了玻璃釉的物理性能和機械性能之后,進行了玻璃釉與瓷管的匹配試驗。即將燒有玻璃釉的瓷管做了高低溫冷熱沖擊試驗。高溫段是從室溫至700℃,低溫段是從室溫至一253℃,試驗結(jié)果見表3。


結(jié)果表明,這種玻璃釉涂層在低溫上與9 5瓷匹配性極好,用它做。一25 3℃溫區(qū)的低溫
鉑電阻溫度計電絕緣涂層是十分可靠的。式中表2指標(biāo)(公斤/厘米)
在上述試驗基礎(chǔ)上,配合有關(guān)單位制作了用于低溫鉑電阻溫度傳感器。傳感器的主要性能指標(biāo)列人表4。



需說明,原鉑絲的純度R:/R。為1.391,制成鉑電阻溫度計之后,由于應(yīng)力沒能完全消除,純度有所下降,但滿足了使用要求。時間常數(shù)的測定,是將鉑電阻溫度計從0℃的冰水中快速投放到50℃或80℃的攪拌熱水中,取其溫度飛升曲線的63.2%時的時間為時間常數(shù),同時還做了從氣氮到液氮,從氣氫到液氫的飛升曲線,其時間常數(shù)均在。0.15一0.3秒之間。元件的絕緣強度是在玻璃釉涂層的厚度為0.1一0.2毫米時,用10伏兆歐表測定了常溫常濕條件下以及敏感元件放入水中時的鉑電阻引出線與玻璃釉表面的絕緣電阻值。在做敏感元件耐冷熱沖擊試驗時,選了一只美國Resemlt公司生產(chǎn)的外繞陶瓷型鉑電阻元件和一只英國Lab facility公司生產(chǎn)的內(nèi)繞陶瓷型鉑電阻元件進行對比試驗,其結(jié)果是上述兩只鉑電阻元件在經(jīng)歷了沸水井液氮50次的冷熱沖擊后架和涂層炸裂。
由我們公司（正航儀器設(shè)備有限公司）制作的鉑電阻元件在經(jīng)受了相同條件的試驗之后,元件完好無損,這進一步說明涂層與95瓷匹配性極好,鉑電阻元件在耐冷熱沖擊性和可靠性方面可和美國同類產(chǎn)刃、相比關(guān)。http://www.e122.net
